Popis

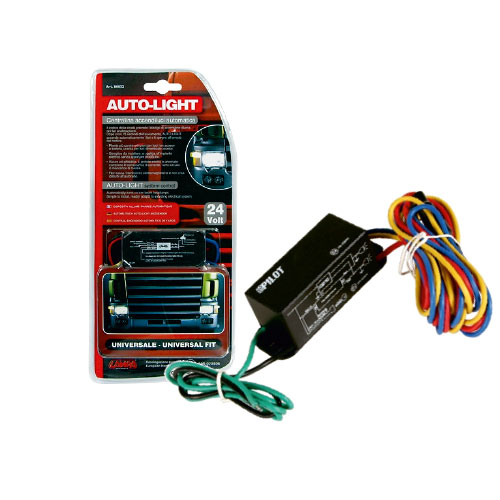

Riadiaci systém auto – svetiel 24V.
Systém zabezpečuje, že pri naštartovaní motora sa zapnú automaticky aj stretávacie svetlá, pri vypnutí motora sa zase vypnú. Funkcia vypnutia svetiel môže byť vypnutá pomocou spínača.
Energetická spotreba tohto zariadenia je nulová.
Výrobok obsahuje 4-pólový konektor na kontrolu signálu a dvojité spojenie na spínač bodových svetiel.
Popis 4-pólového spínača :
čierny kábel – prívod energie k zápornému koncu (negative -), uzemnenie cez karosériu automobilu
červený kábel – na prívod energie z plusového konca (positive +), z štartovacej skrinky
Biely kábel – na riadenie vypnutia (napojené do okruhu cez záporný prípoj )
Žltý kábel – na riadenie nabíjania (napojené do okruhu cez kladný prípoj)
Napojte biely alebo žltý kábel na základe polarity riadiaceho signálu. Odrežte kábel ktorý ste nepoužili.
Napojte priložený spínač na červený kábel a odrežte s výrobkom.
Uzatvorte spojenie relé na dvojitom spoji, maximálna záťaž je 30A.
Technické parametre :
Napätie : 21 – 26V
Pracovná teplota : -40 až 85 stupňov Celzia
Test funkčnosti : naštartujte motor. Riadiaca jednotka vo vnútri by mala byť pripravená po niekoľkých sekundách.
prerušte riadiaci kábel (biely alebo žltý) , spínač nie je schopný sa vypnúť. Spojte kábel znovu.
Vypnite štartovania a nechajte tak kým sa spínač nevypne.
Upozornenie – odporúča sa zveriť montáž odbernej firme.
Pojmy v schéme :
Input light switch – pripojenie spínača svetiel Tail headlight – zadné hlavné svetlá Dipped headlight – stretávacie svetlá Dashboard headlight – svetlá prístrojovky Blue – modrý White – biely Yellow – žltý Black – čierny Red – červený Key to start engine – kľúč k zapaľovaniu Cut – odstrihnúť Control wire of negative (-)/ positive (+) – riadiaci kábel záporný (-)/ kladný (+)
